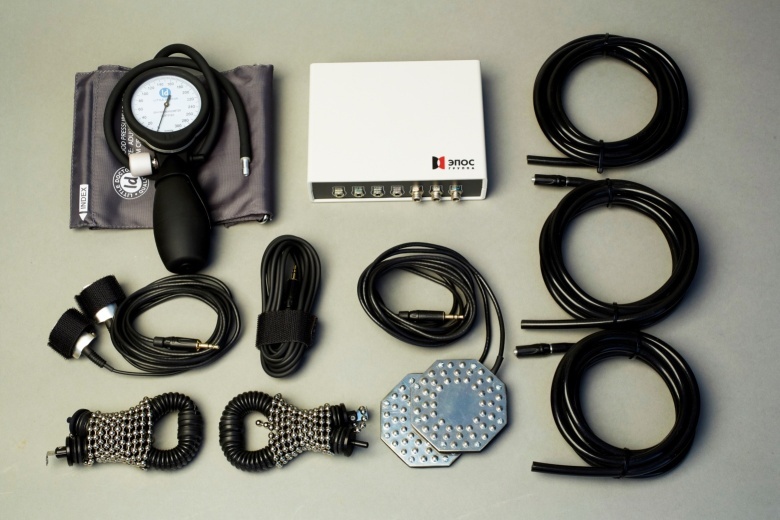

Состав комплекса
Все датчики разработаны и производятся нашей фирмой, что гарантирует качество сборки, долгое время службы и своевременную замену или ремонт по гарантии. Вся снимаемая датчиками информация концентрируется блоком – собственно полиграфом. Там она проходит предварительную обработку и затем передается в компьютер для окончательного анализа и сохранения.
Сенсорный блок
Обеспечивает регистрацию и передачу 8 физиологических сигналов и подключается к компьютеру посредство USB порта. Имеет встроенную флэш-память объемом 256 Мб, на которой можно хранить данные проведенных исследований и все сопроводительные документы.
|
Кожно-гальваническая реакциия
Одним из важных параметров для оценки состояния человека является кожно-гальваническая реакция. Она показывает уровень проводимости кожи и напрямую зависит от величины потоотделения. Датчики представляют собой две пластинки с лентой-липучкой, которые обычно крепятся на указательный и безымянный пальцы
|
|
|
|
Датчик фотоплетизмограммы
Один из датчиков, регистрирующих работу кровеносной системы, - датчик фотоплетизмограммы. Он состоит из светодиода и фотоэлемента и фактически «смотрит» кожу на просвет
|
|
|
|
Сердечно-сосудистая активность
Другой датчик, так же записывающий работу сердца – это датчик кровенаполнения. Он представляет из себя манжету, накачиваемую воздухом до определенного давления, к которой присоединен механизм для регистрации сердечно-сосудистых сокращений.
|
|
|
|
Регистрация дыхания
Дополняют картину два датчика дыхания – для фиксации грудного и брюшного дыханий. Они регистрируют глубину и частоту дыхания, задержки и разницу между верхним и нижним дыханиями. Датчики выполнены в пневмоварианте, обеспечивая, таким образом, высокое качество получаемых сигналов и удобство использования.
|
|
|
|
Датчик тремора
Он представляет собой две металлические пластинки, подкладываемые под ножки стула, на котором сидит опрашиваемый. Малейшие движения тела или напряжение мышц ног фиксируются и записываются наряду с другими параметрами
|
|
|
|
|
|
